トップランナー変圧器2014 キュービクル耐震仕様のご案内
2015年02月02日
平素は、カワムラ製品に格別のご愛顧を賜り、厚く御礼申し上げます。
トップランナー変圧器2014 につきまして、変圧器自体の耐震区分が明確化されました。 それにともない、弊社キュービクルの耐震仕様に関する対応方法をお知らせいたします。
対応方法
※1：変圧器メーカーによっては対応できません。別途お問い合わせください。 注1：MR およびCR タイプは「設計用標準震度1.0」までしか対応できません。

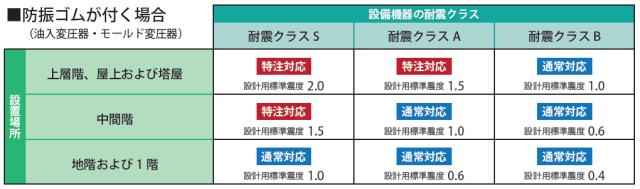

注1：油入変圧器1φ500kVA , 3φ750kVA で防振ゴムが付く場合は「設計用標準震度1.0」までしか対応できません。 注2：モールド変圧器で防振ゴムが付く場合は「設計用標準震度1.0」までしか対応できません。 注3：CR タイプは「設計用標準震度1.0」までしか対応できません。（MR タイプは防振ゴム取付不可）
特注対応：『変圧器端子部の変位量抑制構造』を施した函体となります。函体寸法は通常対応品と異なる場合がございます。
また、変圧器メーカーは指定となります。（50kVA 以下の油入変圧器は通常対応となります。）
| 2015年2月2日以降の新規のお見積りより上記の対応をさせていただきます。 ご指定が無い場合は、設計用標準震度「1.0」で対応いたします。 |
建築設備耐震設計・施工指針2014 年版（（一財）日本建築センター） P.6 指針表2.2-1 設備機器の設計用標準震度を参照
外観・仕様・価格などの掲載情報は掲載時の内容です。
