システム構成例
 |
全量買取制度に対応した太陽光発電システムの例をご紹介します。 システム構成の際に参考にしてください。 |
※太陽電池モジュールによってシステム構成は変わります。
※太陽電池モジュール、パワーコンディショナは、弊社では取扱いできませんのでご了承ください。
※太陽電池モジュール、パワーコンディショナは、弊社では取扱いできませんのでご了承ください。
低圧連系
| ●発電設備容量が10kW以上、50kW未満の場合 低圧連系による全量買取ができます。 ●小規模全量買取に適しております。 ●電灯電源及び動力電源両対応しております。 |

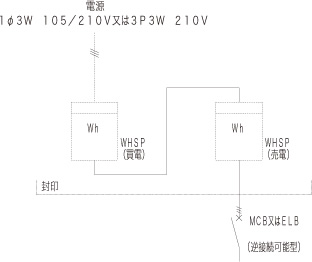

■結線例 |
低圧20kWシステム構成例
高圧連系

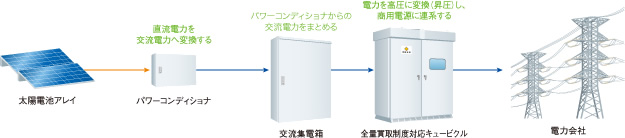

50kW～200kWシステム構成例
| 太陽電池アレイ | パワーコンディショナ | 交流集電箱 | 全量買取制度対応 キュービクル |
|
|---|---|---|---|---|
| 50kW | 10直列 200枚 48kW | 10kWパワコン×5台 | 品番：PVSA-05200×1面 | 1台 |
| 100kW | 10直列 400枚 96kW | 10kWパワコン×10台 | 品番：PVSA-05200×2面 | 1台 |
| 200kW | 10直列 800枚 192kW | 10kWパワコン×20台 | 品番：PVSA-05200×4面 | 1台 |
太陽電池アレイの公称最大動作電流および短絡電流が接続箱の入力電流を超えないこと。 太陽電池アレイの開放電圧が接続箱の最大入力電圧を超えないこと。 |
 |
250kWシステム構成例

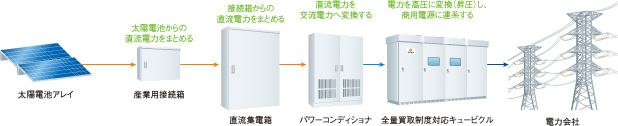

500kW～2000kWシステム構成例
| 太陽電池アレイ | 産業用接続箱 | 直流集電箱 | パワー コンディショナ |
全量買取制度対応 キュービクル |
|
|---|---|---|---|---|---|
| 500kW | 12直列 2160枚 518.4kW | 品番：PVH-06V×30面 | 品番：PVS6-08×4面 | 250kWパワコン×2台 | 500kVA×1台 |
| 1000kW | 14直列 4032枚 967.68kW | 品番：PVH-12V×24面 | 品番：PVS12-06×4面 | 500kWパワコン×2台 | 500kVA×2台 |
| 2000kW | 14直列 8064枚 1935.36kW | 品番：PVH-12V×48面 | 品番：PVS12-06×8面 | 500kWパワコン×4台 | 500kVA×4台 |
