省エネ・省マネー提案に役立つ簡易タイプの電流計測器。
C-NAVI 製品仕様

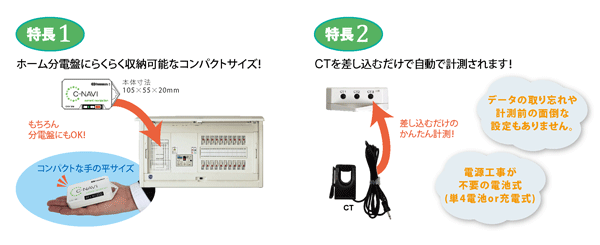

C-NAVIは省エネ機器の導入をサポートする簡易タイプの電流計測器です。
C-NAVI本体
| 項目 | 仕様 |
|---|---|
|
品名
|
C-NAVI |
|
品番
|
CNV-3M |
|
標準価格
|
21,000円 |
|
計測項目
|
交流電流 |
|
計測可能周波数
|
50Hz/60Hz |
|
計測CH
|
3CH（CTを接続すると3CH同時に計測を開始します） |
|
記録モード
|
7日モード、1日モード |
|
記録内容
|
7日モード：20秒間の最大値と平均値 最大値上位20個の計測詳細データ 1日モード：2秒間の最大値 |
|
接続可能CT
|
CCT-5T、CCT-50B、CCT-100B、CCT-200B、CCT-400B |
|
PC接続
|
USB2.0 |
|
計測の設定
|
専用ソフトウェアにより「計測モード」「使用CT」等を設定 |
|
記録内容の収集
|
専用ソフトウェアにより計測内容を収集 |
|
ソフトウェアの対応OS
|
Windows XP Professional SP3 (32bit) Windows 7 Professional (32bit) |
|
計測方式
|
実効値演算 |
|
実効値演算間隔
|
1秒に1回 |
|
電源（別売）
|
単4形アルカリ乾電池×4 単4形充電式ニッケル水素電池×4 |
|
消費電力
|
0.01W以下（計測時） |
|
使用場所
|
屋内、高度2000m以下 |
|
使用周辺温度
|
0℃～50℃ |
|
電池寿命の目安
|
単4形アルカリ乾電池：7日モード計測3回を含む1ヶ月 単4形充電式ニッケル水素電池：7日モード計測3回 |
|
寸法
|
105×55×20（mm） |
|
重量
|
105g（単4形アルカリ乾電池を装着時） |
CT（別売）について
| 品番 | 標準価格 | 定格電流 | 測定可能電流範囲 | 同梱品 |
|---|---|---|---|---|
| CCT-5T ※端子型 | 5,500円 | /5A | 1A～6A | CT（/5A）、CT中継端子ケーブル |
| CCT-50B | 8,600円 | 50A | 10A～60A | CT(50A)、CT中継コネクタケーブル |
| CCT-100B | 11,000円 | 100A | 20A～120A | CT(100A) |
| CCT-200B | 11,100円 | 200A | 40A～240A | CT(200A)、CT中継コネクタケーブル |
| CCT-400B | 15,600円 | 400A | 80A～480A | CT(400A)、CT中継コネクタケーブル |
無償 ： C-NAVI専用ソフトウェア（拡張版）
C-NAVI専用ソフトウェア（拡張版）をこちらから無償にてダウンロードできます。 ※基本ソフトウェアは製品に付属しております。
■C-NAVI EV専用ソフト ダウンロードはこちら
外観・仕様・価格などの掲載情報は掲載時の内容です。
掲載日：2011年2月15日
