環境監視機能 |
■RP483-MINI
1ラック監視に最適な環境監視装置
 |
| 製品仕様RP483-MINI |
| 品 番 |
RP483-MINI01J |
RP483-MINI02J |
| 上位インターフェース |
IEEE802.3 10Base-T/100Base-TX（自動認識） |
| 温度入力 |
最大3入力 |
----- |
| アナログ入力 |
最大4入力
（温度入力含む） |
----- |
| ディジタル入力 |
4入力 |
| ディジタル出力 |
点数 |
4接点 |
| 定格 |
無電圧、定格AC125V 2A、DC30V 2A |
| 端末インターフェース |
RS-232C |
| 外形寸法 |
140（w）×120（D）×44（H）mm |
| 重量 |
1kg |
| 動作環境 |
温度 |
0℃〜50℃ |
| 湿度 |
10%〜90%（結露無きこと） |
| 電源電圧 |
AC100V ±10% 50/60Hz |
| 消費電力 |
10VA |
|
| アナログ入力仕様RP483-MINI01J |
| AI1 |
： |
温度センサーと4-20mAの切替 |
| AI2 |
： |
温度センサーと0-5Vの切替 |
| AI3 |
： |
温度センサーと電流センサーの切替 |
| AI4 |
： |
4-20mAの切替と電流センサー |
|
| RP483-MINIIパンフレットダウンロード |
| |

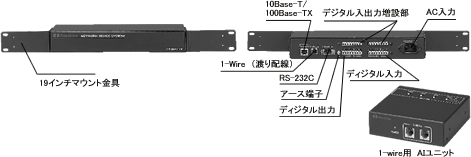

■RP482-LC
監視・制御の規模に応じて機能アップできる環境監視装置
 |
| 製品仕様RP482-LC |
| 品 番 |
RP48-LC/RP482-LCD |
| 上位インターフェース |
IEEE802.3 10Base-T/100Base-TX（自動認識） |
| 温度入力 |
最大50入力(渡り配線、アナログ入力と合計で50点まで) |
| アナログ入力 |
最大32入力【別途1-Wire用AIユニット（アナログ4点）が必要、4〜20mA、0〜5Vまたは指定のCTの切替（渡り配線、温度入力と合計で50点まで）】 |
| ディジタル入力 |
最大12入力 |
| ディジタル出力 |
点数 |
最大12接点 |
| 定格 |
無電圧、定格AC125V 2A、DC30V 2A |
| 端末インターフェース |
RS-232C |
| 外形寸法 |
280(W)×145(D)×44(H)mm |
| 重量 |
2kg |
| 動作環境 |
温度 |
0℃〜50℃ |
| 湿度 |
10%〜90%（結露無きこと） |
| 電源電圧 |
AC85〜240V 50/60Hz (RP48-LC)/ DC40〜55V(RP482-LCD) |
| 消費電力 |
20VA(RP48-LC)/12VA(RP482-LCD) |
|
| ディジタル入出力点数RP482-LC |
| 品 番 |
ディジタル入力 |
ディジタル出力 |
| 点 数 |
| RP482-LC |
4入力 |
4接点 |
| RP482-LC1 |
12入力 |
4接点 |
| RP482-LC2 |
4入力 |
12接点 |
| RP482-LC3 |
8入力 |
8接点 |
| RP482-LCD |
4入力 |
4接点 |
| RP482-LC1D |
12入力 |
4接点 |
| RP482-LC2D |
4入力 |
12接点 |
| RP482-LC3D |
8入力 |
8接点 |
|
| |

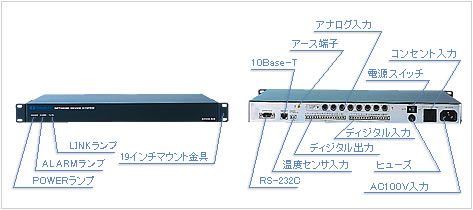

■RP48-NS
すべての入力信号に対応した環境監視装置
 |
| 製品仕様RP48-NS |
| 品 番 |
RP48-NS |
| 上位インターフェース |
IEEE802.3 10Base-T |
| 温度入力 |
最大50入力（渡り配線） |
| アナログ入力 |
8入力 |
| ディジタル入力 |
8入力 |
| ディジタル出力 |
点数 |
8接点 |
| 定格 |
無電圧、定格AC125V 2A、DC30V 2A |
| 端末インターフェース |
RS-232C |
| コンセント出力 |
2PE付き5A 1極 |
| 外形寸法 |
430（w）×350（D）×44（H）mm |
| 重量 |
4kg |
| 動作環境 |
温度 |
0℃〜50℃ |
| 湿度 |
10%〜90%（結露無きこと） |
| 電源電圧 |
AC100V ±10% 50/60Hz |
| 消費電力 |
30VA |
|
| |
