電器自動車用充電器EVコンポ

EVコンポ プライム NEW

製品概要

充電ケーブルをスッキリ収納。
住空間にマッチした金属キャビネットに
盗電・盗難防止の安心をプラスした
EV・PHV充電用電気設備です。
こちらを参照下さい 防犯対策 収納 安全設計

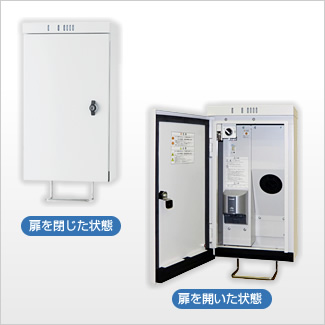

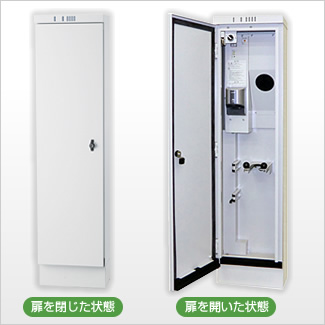

自立型 壁掛型
電源スイッチ
電源を「入/切」します。
※電源の状態はスイッチの表示で
確認できます。
EV充電用コンセント
電源プラグを接続します。
適用する電源プラグはEV充電用
20A 200V専用です。
他の電源プラグは絶対に使用
しないでください。
ハンドル
ハンドルレバーを持ち、ドアを
開閉します。
コントロールボックス保持金具
コントロールボックスを保持金具(前後に調整可能)に当てて収納します。
充電コネクタ収納金具
充電コネクタをひっかけて収納します。
ケーブルホルダー
自立型
充電ケーブルをケーブルホルダー
に巻き付けて収納します。
引掛金具
壁掛型
充電ケーブルを引掛金具に巻きつけて収納します。
※ケーブルの取り扱いについては充電
 ケーブルの説明書もご確認ください。
ライト付キー
夜間の充電作業時に便利なLEDが
ホルダー部分に付いています。
スイッチで点灯/消灯の操作が
できます。

製品の特長

キー付キャビネットの中に
EV充電用コンセントと充電ケーブルを保管。
キャビネットのドアにはキー付ハンドルが
付いています(鍵番号:50種類)。
付属のキーで施錠/解錠ができるため
盗電やケーブル盗難の
心配が無く安心です。
※鍵番号の指定はできません。
充電中も施錠できる
キー付キャビネットなら安心。
EV充電用コンセントからクルマの充電ボードまでを充電
ケーブルで繋いだ状態のままドアが施錠できます。
そのため、充電中に離れて
いても盗電やいたずらの
心配はいりません。
ケーブル余長も
スマートに収納できます。
プライムWはドアを閉めて余ったケーブルを下部または側面に取付けた引掛金具に巻きつけることができます。キャビネットの設置場所が低い位置に限定される場合は、引掛金具を側面に取付けてください。プライムSはキャビネット内部のケーブルホルダーに巻きつけて収納できます。ケーブルホルダーは収納物の大きさに合わせて75ミリ下に移動させることができます。
コントロールボックスを保持できます。
位置調整した保持金具により、コントロールボックスの向きを調整して収納します。ドアを閉めた状態でも窓からコントロールボックスのLEDランプが確認できます。
充電コネクタはスマートに収納できます。
充電コネクタの固定はコネクタのレバー操作で簡単の着脱できます。もちろん充電コネクタを引っ掛けた状態で施錠ができます。
プライムW
(側面取付)
プライムW
(下部取付)
プライムS
各種ガイドラインに準拠した
電源スイッチを内蔵しています。
充電作業の安全性を考慮して電源スイッチを設けています。安全のために充電ケーブルの接続時や片付け時、定期的な点検時にスイッチ操作(ON/OFF)を行ってください。

EV充電用コンセントが
付いています。
カバー付の充電用コンセントが付いています。
開けたカバーのツメで挿入した電源プラグにロックがかかります。

オプション

工場出荷オプション

・ELBの取付 ・SUS仕様 ・eモニターの取付 ・ダイヤル錠への変更 ・24時間タイマーの取付
・外部接点入力仕様 ・100Vコンセント(一般負荷用)の取付

EVコンポ本体をご注文の際にご指定ください。工場出荷時に組み付けます。(同時装着可)
※詳細は別途お問い合わせください。

EVコンポ ライト

製品概要

住宅壁面にマッチした樹脂デザイン。
いたずらや盗電を防止できる
EV・PHV充電用電気設備です。

こちらを参照下さい 防犯対策 収納 安全設計
シリンダーキー
付属のキーをシリンダーに差し込み、90度まわします。シリンダーキーが縦の時は施錠、横の時は開錠となります。
ドア
ドアの両端にある突起部を持ち、
ドアを開閉します。
<注意>ドアを開閉する時は、必ず突起部を持ち、手を挟まないよう、十分にご注意ください。
ケーブルホルダー
充電ケーブルをひっかけることができます。
※ケーブルの取り扱いについては充電
ケーブルの説明書もご確認ください。
リリースボタン
電源プラグをEV充電用コンセント
から取り外す時に使用します。
EV充電用コンセント
電源プタグを接続します。適用する電源プラグはEV充電用20A
200V専用です。
<注意>他の電源には絶対に使用しないでください。
電源スイッチ(ECLGのみ)
電源を「入/切」します。
※電源の状態はスイッチの表示で確認
できます。
コントロールボックス固定金具
充電ケーブルのコントロールボックスサイズに合わせて固定位置を調節することができます。充電時はコントロールボックスを固定してください。

製品の特長

EV充電器コンセントはキー付ドアで施錠。
充電器コンセント部分をカバーするドアにはシリンダーキーが付いています(鍵番号:100種類)。
付属のキーで施錠/開錠ができるため
盗電の心配が無く安心です。

※鍵番号の指定はできません。
充電中も施錠できるキー付ドアなら安心。
EV充電用コンセントからクルマの充電ポートまでを
充電ケーブルで繋いだ状態のままドアが施錠できます。
そのため、充電中に離れて
いても充電ケーブルの
盗難の心配はいりません。
EV充電用コンセントプラグの
ロック機構が付いています。
EV充電用コンセントの下にあるツメは電源プラグの抜け止め用に使います。電源プラグのくぼみとツメが引っ掛かりロックできます。電源プラグをEV充電用コンセントに「カチッ」と音がするまで差し込めばOK! リリースボタンを押せば電源プラグは簡単に引き抜けます。
充電中に不安定な
コントロールボックスを固定できます。
位置調整した固定金具とケーブルホルダーの間に引き上げて載せるだけで固定できます。コントロールボックスが壁に干渉するのを防ぐばかりでなく、ねじれや揺れがないため、コントロールボックスのLEDランプが一目で確認できます。充電完了後の片付けも引き上げるだけで簡単に取り外せます。
各種ガイドライン準拠した
電源スイッチを内蔵しています。
充電コネクタの固定はコネクタのレバー操作で簡単の着脱できます。もちろん充電コネクタを引っ掛けた状態で施錠ができます。電源スイッチを内蔵しています。充電作業の安全性を考慮して電源スイッチを設けています。安全性のために充電ケーブルの接続時や片付け時、定期的な点検時にスイッチ操作(on/off) を行ってください。
※電源スイッチ内蔵タイプはECLGです。

製品スペック

EVコンポプライム(自立型)の仕様

タイプ 電源スイッチ付 ケース材質 鋼板製
品 番 ECPS 寸法(mm) (H)1200×(W)230×(D)185
定 格 1φ2W AC200V 20A(連続定格16A) 重 量 18kg
キ ー 平面ハンドル(ランダムキー) 用 途 屋外用 自立型
保護等級 IP44準拠 収納品 EV充電用コンセント(200V)×1

EVコンポプライム(壁掛型)の仕様

タイプ 電源スイッチ付 ケース材質 鋼板製
品 番 ECPW 寸法(mm) (H)860×(W)230×(D)145
定 格 1φ2W AC200V 20A(連続定格16A) 重 量 9kg
キ ー 平面ハンドル(ランダムキー) 用 途 屋外用 壁掛型
保護等級 IP44準拠 収納品 EV充電用コンセント(200V)×1

EVコンポライト

タイプ 電源スイッチ付 電源スイッチなし ケース材質 樹脂製
品 番 ECLG ECL 寸法(mm) (H)402×(W)170×(D)142
定 格 1φ2W AC200V 20A(連続定格16A) 重 量 kg
キ ー シリンダー上(ランダムキー) 用 途 屋外用 壁掛型
保護等級 IP44準拠 収納品 EV充電用コンセント(200V)×1
